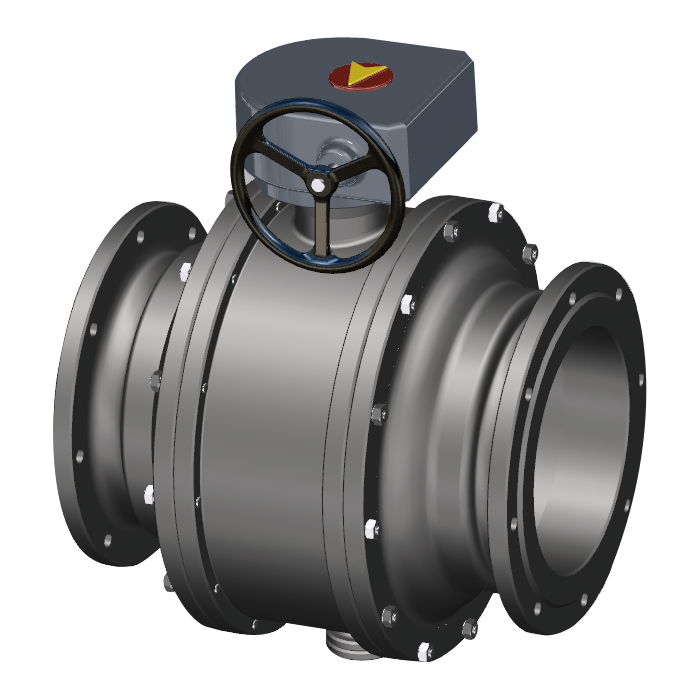

 鑄造固定球法蘭球閥 ★★★★ B61
概述 B61系列鑄造固定球法蘭球閥根據API 608設計,適用于阻斷各種介質。與浮動球閥相比,在壓力作用下,閥球穩定在其位置,并且該壓力將閥座推向閥球以形成密封性,所有負載都推向閥桿和軸承,因此,閥座受到保護,扭矩低,密封穩定,使用壽命長。 特點 • 螺栓連接的閥蓋,兩片體閥體尺寸為12” 以下,三片體閥體尺寸為12” 及以上全通徑設計有更好的Kv/Cv • 防脫出閥軸 • 可提供純PTFE和25%碳纖維增強RPTFE閥座 • 用于球軸體的防靜電裝置 • 防火安全設計 • 固定式球 • 法蘭或?qū)雍附宇^ • 提供蝸輪傳動裝置
設計標準 | API 608/API 6D | 防火安全標準 | API 607 | 連接標準 | 法蘭符合ASME B16.5, 對焊符合ASME B16.25 | 公稱直徑 | 2"-36" | 壓力等級 | ANSI Class150, ANSI Class300,ANSI Class600 | 結構長度 | ASME B16.10 | 溫度范圍 | -20°C ~ +200°C非金屬密封閥座, -40°C ~ +360°C硬密封閥座 | 操作裝置 | 手柄、齒輪箱 |

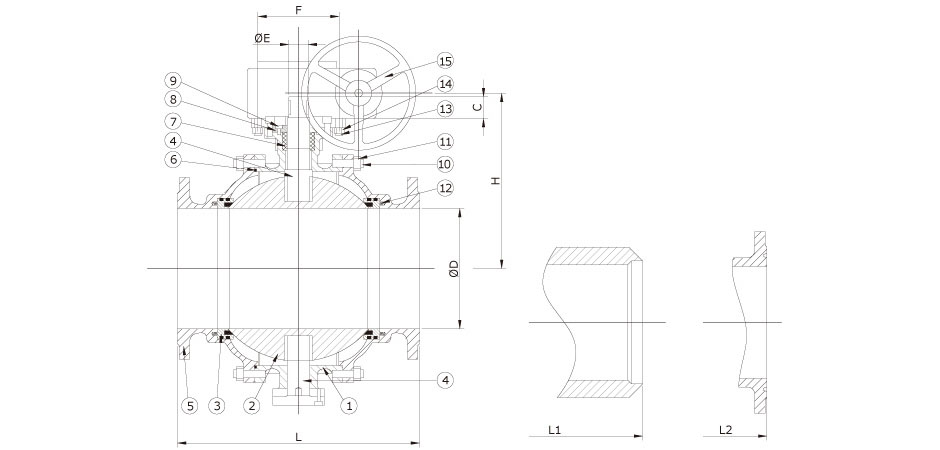

編號 | 零件名稱 | 材質 | 1 | 閥體 | CF8M | LCB | WCB | 2 | 閥球 | SS316 | SS304 | SS304 | 3 | 閥座 | PTFE, RPTFE, PEEK, 金屬閥座 | 4 | 閥軸 | SS316 | SS304 | SS304 | 5 | 閥蓋 | CF8M | LCB | WCB | 6 | 閥蓋墊圈 | 石墨+316 | 7 | 填料 | RPTFE, 石墨 | 8 | 密封壓蓋 | SS304 | 9 | 壓蓋螺栓 | A193 B8 | A193 B7 | A193 B7 | 10 | 閥蓋螺栓 | A193 B8 | A320 L7 | A193 B7 | 11 | 發改螺母 | A194 8 | A194 4 | A194 2H | 12 | 閥座彈簧 | 鉻鎳鐵合金 X-750 | SS304 | SS304 | 13 | 頂部法蘭螺栓 | A193 B8 | A320 L7 | A193 B7 | 14 | 頂部法蘭螺母 | A194 8 | A194 4 | A194 2H | 15 | 齒輪箱 | 碳鋼外殼 |

尺寸 | Class150 | Class150 重量 | Class300 | Class300 重量 | DN | 英寸 | D | C | E | F | H | L | L1 | RF | BW | D | C | E | F | H | L | L1 | RF | BW | 50 | 2" | 49 | 45 | 22 | F10 | 177 | 178 | 216 | 15 | 13.5 | 49 | 45 | 22 | F10 | 177 | 216 | 216 | 19 | 14 | 65 | 2 1/2" | 64 | 50 | 24 | F10 | 190 | 190 | 241 | 19 | 15.5 | 64 | 50 | 24 | F10 | 190 | 241 | 241 | 24 | 16 | 80 | 3" | 76 | 55 | 28 | F12 | 210 | 203 | 283 | 27 | 24.5 | 76 | 55 | 28 | F12 | 210 | 283 | 283 | 34 | 25 | 100 | 4" | 100 | 55 | 32 | F12 | 235 | 229 | 305 | 38 | 32.5 | 100 | 55 | 32 | F12 | 235 | 305 | 305 | 48 | 34 | 150 | 6" | 150 | 72 | 38 | F16 | 530 | 394 | 457 | 81 | 76 | 150 | 72 | 38 | F16 | 530 | 403 | 403 | 101 | 82 | 200 | 8" | 200 | 81 | 50 | F25 | 625 | 457 | 521 | 140 | 132 | 200 | 81 | 50 | F25 | 625 | 502 | 521 | 175 | 145 | 250 | 10" | 250 | 81 | 55 | F25 | 650 | 533 | 559 | 160 | 147 | 250 | 81 | 55 | F25 | 650 | 568 | 559 | 200 | 155 | 300 | 12" | 300 | 110 | 63 | F25 | 780 | 610 | 635 | 205 | 182 | 300 | 110 | 63 | F25 | 780 | 648 | 635 | 255 | 185 | 350 | 14" | 350 | 110 | 68 | F25 | 790 | 686 | 762 | 260 | 241 | 350 | 110 | 68 | F25 | 790 | 762 | 762 | 325 | 238 | 400 | 16" | 400 | 115 | 78 | F25 | 920 | 762 | 838 | 390 | 370 | 400 | 115 | 78 | F25 | 920 | 838 | 838 | 485 | 375 | 450 | 18" | 450 | 115 | 92 | F25 | 970 | 864 | 914 | 510 | 495 | 450 | 115 | 92 | F25 | 970 | 914 | 914 | 635 | 516 | 500 | 20" | 500 | 115 | 98 | F30 | 1100 | 914 | 991 | 750 | 726 | 500 | 115 | 98 | F30 | 1100 | 991 | 991 | 935 | 782 | 600 | 24" | 600 | 130 | 105 | F30 | 1150 | 1067 | 1143 | 1200 | 1125 | 600 | 130 | 105 | F30 | 1150 | 1143 | 1143 | 1500 | 1280 |
|
設計標準 | API 608/API 6D | 防火安全標準 | API 607 | 連接標準 | 法蘭符合ASME B16.5, 對焊符合ASME B16.25 | 公稱直徑 | 2"-36" | 壓力等級 | ANSI Class150, ANSI Class300,ANSI Class600 | 結構長度 | ASME B16.10 | 溫度范圍 | -20°C ~ +200°C非金屬密封閥座, -40°C ~ +360°C硬密封閥座 | 操作裝置 | 手柄、齒輪箱 |
概述 B61系列鑄造固定球法蘭球閥根據API 608設計,適用于阻斷各種介質。與浮動球閥相比,在壓力作用下,閥球穩定在其位置,并且該壓力將閥座推向閥球以形成密封性,所有負載都推向閥桿和軸承,因此,閥座受到保護,扭矩低,密封穩定,使用壽命長。 特點 • 螺栓連接的閥蓋,兩片體閥體尺寸為12” 以下,三片體閥體尺寸為12” 及以上全通徑設計有更好的Kv/Cv • 防脫出閥軸 • 可提供純PTFE和25%碳纖維增強RPTFE閥座 • 用于球軸體的防靜電裝置 • 防火安全設計 • 固定式球 • 法蘭或?qū)雍附宇^ • 提供蝸輪傳動裝置

編號 | 零件名稱 | 材質 | 1 | 閥體 | CF8M | LCB | WCB | 2 | 閥球 | SS316 | SS304 | SS304 | 3 | 閥座 | PTFE, RPTFE, PEEK, 金屬閥座 | 4 | 閥軸 | SS316 | SS304 | SS304 | 5 | 閥蓋 | CF8M | LCB | WCB | 6 | 閥蓋墊圈 | 石墨+316 | 7 | 填料 | RPTFE, 石墨 | 8 | 密封壓蓋 | SS304 | 9 | 壓蓋螺栓 | A193 B8 | A193 B7 | A193 B7 | 10 | 閥蓋螺栓 | A193 B8 | A320 L7 | A193 B7 | 11 | 發改螺母 | A194 8 | A194 4 | A194 2H | 12 | 閥座彈簧 | 鉻鎳鐵合金 X-750 | SS304 | SS304 | 13 | 頂部法蘭螺栓 | A193 B8 | A320 L7 | A193 B7 | 14 | 頂部法蘭螺母 | A194 8 | A194 4 | A194 2H | 15 | 齒輪箱 | 碳鋼外殼 |

尺寸 | Class150 | Class150 重量 | Class300 | Class300 重量 | DN | 英寸 | D | C | E | F | H | L | L1 | RF | BW | D | C | E | F | H | L | L1 | RF | BW | 50 | 2" | 49 | 45 | 22 | F10 | 177 | 178 | 216 | 15 | 13.5 | 49 | 45 | 22 | F10 | 177 | 216 | 216 | 19 | 14 | 65 | 2 1/2" | 64 | 50 | 24 | F10 | 190 | 190 | 241 | 19 | 15.5 | 64 | 50 | 24 | F10 | 190 | 241 | 241 | 24 | 16 | 80 | 3" | 76 | 55 | 28 | F12 | 210 | 203 | 283 | 27 | 24.5 | 76 | 55 | 28 | F12 | 210 | 283 | 283 | 34 | 25 | 100 | 4" | 100 | 55 | 32 | F12 | 235 | 229 | 305 | 38 | 32.5 | 100 | 55 | 32 | F12 | 235 | 305 | 305 | 48 | 34 | 150 | 6" | 150 | 72 | 38 | F16 | 530 | 394 | 457 | 81 | 76 | 150 | 72 | 38 | F16 | 530 | 403 | 403 | 101 | 82 | 200 | 8" | 200 | 81 | 50 | F25 | 625 | 457 | 521 | 140 | 132 | 200 | 81 | 50 | F25 | 625 | 502 | 521 | 175 | 145 | 250 | 10" | 250 | 81 | 55 | F25 | 650 | 533 | 559 | 160 | 147 | 250 | 81 | 55 | F25 | 650 | 568 | 559 | 200 | 155 | 300 | 12" | 300 | 110 | 63 | F25 | 780 | 610 | 635 | 205 | 182 | 300 | 110 | 63 | F25 | 780 | 648 | 635 | 255 | 185 | 350 | 14" | 350 | 110 | 68 | F25 | 790 | 686 | 762 | 260 | 241 | 350 | 110 | 68 | F25 | 790 | 762 | 762 | 325 | 238 | 400 | 16" | 400 | 115 | 78 | F25 | 920 | 762 | 838 | 390 | 370 | 400 | 115 | 78 | F25 | 920 | 838 | 838 | 485 | 375 | 450 | 18" | 450 | 115 | 92 | F25 | 970 | 864 | 914 | 510 | 495 | 450 | 115 | 92 | F25 | 970 | 914 | 914 | 635 | 516 | 500 | 20" | 500 | 115 | 98 | F30 | 1100 | 914 | 991 | 750 | 726 | 500 | 115 | 98 | F30 | 1100 | 991 | 991 | 935 | 782 | 600 | 24" | 600 | 130 | 105 | F30 | 1150 | 1067 | 1143 | 1200 | 1125 | 600 | 130 | 105 | F30 | 1150 | 1143 | 1143 | 1500 | 1280 |
|
