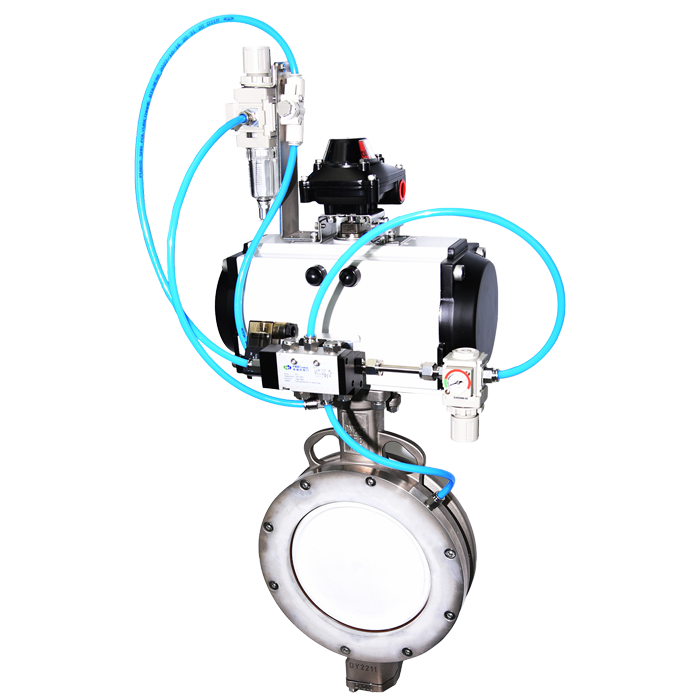

 半圓頂閥 ★★★★★ A73INF
A73INF系列半圓頂閥采用清晰邏輯的充氣模塊設計及閥座充氣密封結構，當閥板處于開啟狀態或開關過程時，閥板與閥座間有充分間隙保證半球與閥座之間無摩擦，當閥板處于關閉狀態并停止時，充氣模塊根據位置及動作感應自動向閥座氣囊充氣，為密封提供均勻分布的壓力。當處理磨蝕性物料時，充氣結構密封圈可以內陷物料顆粒，避免了由于壓差作用物料顆粒發生滑動對閥座和閥球的磨損。
由于閥門運行過程中沒有閥板與閥座間的摩擦，并且A73INF半圓頂閥的密封面上沒有閥軸穿過，形成了一個360度連續均勻的密封面，一個A73INF半圓頂閥的壽命能達到三百多萬次開關循環周期，甚至在閥座或閥板受到物料嚴重沖刷磨損的情況下也能提供連續的磨損補償。
對于渣漿，散裝粉末，顆粒，不規則固體，粘結性粉末，氣體和氣粉，A73INF半圓頂閥確保了系統運行的可靠性并數量級地提高了閥門壽命，大幅度地減小了閥門停機更換對物料生產的影響。
| 連 接 | 對夾 | | 公稱直徑 | DN50-DN350 | | 最高工作壓力 | 10bar | | 標準工作壓力 | 全真空 ~ 8bar ( 根據現場氣源 ) | | 法蘭標準 | EN1092 PN10/16, GB/T 9119, ANSI Class150, JIS 10K/16K | | 結構長度 | 見圖紙 | | 上 法 蘭 | ISO 5211 | | 密封測試 | ISO 5208 Category 3, API 598 Table 5 | | 溫度范圍 | -40° C to +350° C (Depending on pressure, medium and material) | | 操作裝置 | 氣缸 (DA, SA) | | 扭 矩 | 根據介質及使用有所不同 |
| 序號 | 部件 | 材質簡稱 | 標準 | 耐腐耐磨處理或溫度備注 | | 1 | 閥體 | 304 | ASTM A351 CF8 | 酸洗鈍化 | | 304 噴碳化鎢 | ASTM A351 CF8+WC | 內部噴碳化鎢，外部酸洗鈍化 | | 304 噴陶瓷 | ASTM A351 CF8+TC | 內部噴陶瓷，外部酸洗鈍化 | | 304 噴 Halar | ASTM A351 CF8+Halar | 內部噴 Halar，外部酸洗鈍化 | | 2 | 閥板 | 304 | ASTM A351 CF8 | 酸洗鈍化 | | 304 噴碳化鎢 | ASTM A351 CF8+WC | 噴碳化鎢 | | 304 噴陶瓷 | ASTM A351 CF8+TC | 噴陶瓷 | | 304 噴 Halar | ASTM A351 CF8+Halar | 噴 Halar | | 304 焊 Ni60 | ASTM A351 CF8+Ni60 | 密封面焊 Ni60 | | 3 | 閥座 | 耐磨三元乙丙 | EPDM-HT | -20℃ ~120℃ | | H160 | H160 | -20℃ ~160℃ | | F260 | F260 | -20℃ ~260℃ | | 304 鉆石滲透 | ASTM A351 CF8+Diamond | -35℃ ~400℃ | | 4 | 閥軸 | 431 | SS431 | | | 304 | SS304 | | | 5 | 填料壓蓋 | 304 | ASTM A351 CF8 | 酸洗鈍化 | | 6 | 底蓋 | 316 | ASTM A351 CF8M | 酸洗鈍化 | | 7 | 填料 | RPTFE | RPTFE with 25% carbon
fiber reinforced | 最高耐溫 200℃ | | P287 | P287 | 最高耐溫 300℃ | | 石墨 | Graphite | 最高耐溫 400℃ | | 8 | 軸承 | P287 | P287 | | | SS316 噴高溫高分子 | SS316 | 高溫高分子噴涂 | | 9 | 螺釘 | 不銹鋼 | SS304 | |

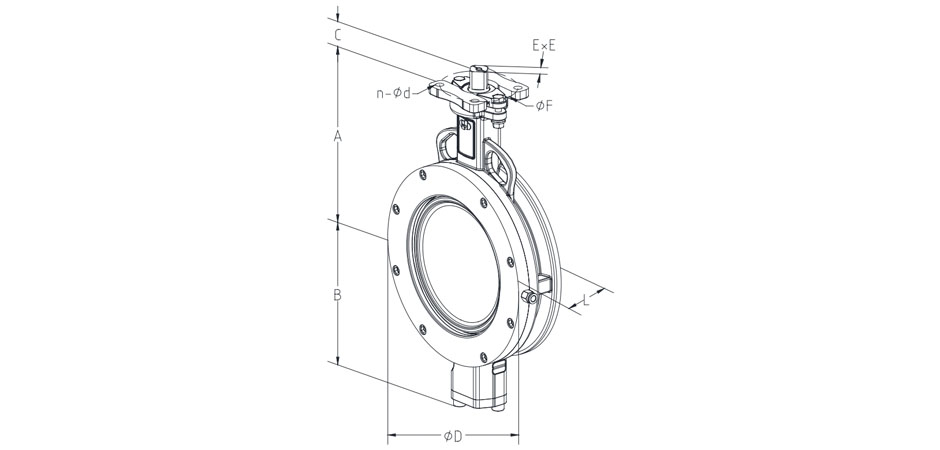

| 尺 寸 | A | B | C | D | E | 上法蘭 | L | | DN | 英寸 | | 50 | 2" | 126 | 79 | 13.5 | 92 | 11 | F05 | 54 | | 65 | 2.5" | 126 | 87 | 13.5 | 105 | 11 | F05 | 56 | | 80 | 3" | 145 | 100 | 17.5 | 130 | 11 | F07 | 58 | | 100 | 4" | 170 | 124 | 17.5 | 157 | 14 | F07 | 63 | | 125 | 5" | 185 | 144 | 17.5 | 186 | 14 | F07 | 65 | | 150 | 6" | 203 | 150 | 18.5 | 216 | 17 | F10 | 65 | | 200 | 8" | 239 | 186 | 24.5 | 269 | 22 | F10 | 71 | | 250 | 10" | 275 | 226 | 24.5 | 324 | 22 | F10 | 77 | | 300 | 12" | 307 | 251 | 30 | 380 | 27 | F12 | 83.5 |
|
| 連 接 | 對夾 | | 公稱直徑 | DN50-DN350 | | 最高工作壓力 | 10bar | | 標準工作壓力 | 全真空 ~ 8bar ( 根據現場氣源 ) | | 法蘭標準 | EN1092 PN10/16, GB/T 9119, ANSI Class150, JIS 10K/16K | | 結構長度 | 見圖紙 | | 上 法 蘭 | ISO 5211 | | 密封測試 | ISO 5208 Category 3, API 598 Table 5 | | 溫度范圍 | -40° C to +350° C (Depending on pressure, medium and material) | | 操作裝置 | 氣缸 (DA, SA) | | 扭 矩 | 根據介質及使用有所不同 | A73INF系列半圓頂閥采用清晰邏輯的充氣模塊設計及閥座充氣密封結構，當閥板處于開啟狀態或開關過程時，閥板與閥座間有充分間隙保證半球與閥座之間無摩擦，當閥板處于關閉狀態并停止時，充氣模塊根據位置及動作感應自動向閥座氣囊充氣，為密封提供均勻分布的壓力。當處理磨蝕性物料時，充氣結構密封圈可以內陷物料顆粒，避免了由于壓差作用物料顆粒發生滑動對閥座和閥球的磨損。
由于閥門運行過程中沒有閥板與閥座間的摩擦，并且A73INF半圓頂閥的密封面上沒有閥軸穿過，形成了一個360度連續均勻的密封面，一個A73INF半圓頂閥的壽命能達到三百多萬次開關循環周期，甚至在閥座或閥板受到物料嚴重沖刷磨損的情況下也能提供連續的磨損補償。
對于渣漿，散裝粉末，顆粒，不規則固體，粘結性粉末，氣體和氣粉，A73INF半圓頂閥確保了系統運行的可靠性并數量級地提高了閥門壽命，大幅度地減小了閥門停機更換對物料生產的影響。
| 序號 | 部件 | 材質簡稱 | 標準 | 耐腐耐磨處理或溫度備注 | | 1 | 閥體 | 304 | ASTM A351 CF8 | 酸洗鈍化 | | 304 噴碳化鎢 | ASTM A351 CF8+WC | 內部噴碳化鎢，外部酸洗鈍化 | | 304 噴陶瓷 | ASTM A351 CF8+TC | 內部噴陶瓷，外部酸洗鈍化 | | 304 噴 Halar | ASTM A351 CF8+Halar | 內部噴 Halar，外部酸洗鈍化 | | 2 | 閥板 | 304 | ASTM A351 CF8 | 酸洗鈍化 | | 304 噴碳化鎢 | ASTM A351 CF8+WC | 噴碳化鎢 | | 304 噴陶瓷 | ASTM A351 CF8+TC | 噴陶瓷 | | 304 噴 Halar | ASTM A351 CF8+Halar | 噴 Halar | | 304 焊 Ni60 | ASTM A351 CF8+Ni60 | 密封面焊 Ni60 | | 3 | 閥座 | 耐磨三元乙丙 | EPDM-HT | -20℃ ~120℃ | | H160 | H160 | -20℃ ~160℃ | | F260 | F260 | -20℃ ~260℃ | | 304 鉆石滲透 | ASTM A351 CF8+Diamond | -35℃ ~400℃ | | 4 | 閥軸 | 431 | SS431 | | | 304 | SS304 | | | 5 | 填料壓蓋 | 304 | ASTM A351 CF8 | 酸洗鈍化 | | 6 | 底蓋 | 316 | ASTM A351 CF8M | 酸洗鈍化 | | 7 | 填料 | RPTFE | RPTFE with 25% carbon
fiber reinforced | 最高耐溫 200℃ | | P287 | P287 | 最高耐溫 300℃ | | 石墨 | Graphite | 最高耐溫 400℃ | | 8 | 軸承 | P287 | P287 | | | SS316 噴高溫高分子 | SS316 | 高溫高分子噴涂 | | 9 | 螺釘 | 不銹鋼 | SS304 | |
| 尺 寸 | A | B | C | D | E | 上法蘭 | L | | DN | 英寸 | | 50 | 2" | 126 | 79 | 13.5 | 92 | 11 | F05 | 54 | | 65 | 2.5" | 126 | 87 | 13.5 | 105 | 11 | F05 | 56 | | 80 | 3" | 145 | 100 | 17.5 | 130 | 11 | F07 | 58 | | 100 | 4" | 170 | 124 | 17.5 | 157 | 14 | F07 | 63 | | 125 | 5" | 185 | 144 | 17.5 | 186 | 14 | F07 | 65 | | 150 | 6" | 203 | 150 | 18.5 | 216 | 17 | F10 | 65 | | 200 | 8" | 239 | 186 | 24.5 | 269 | 22 | F10 | 71 | | 250 | 10" | 275 | 226 | 24.5 | 324 | 22 | F10 | 77 | | 300 | 12" | 307 | 251 | 30 | 380 | 27 | F12 | 83.5 |
|
